Laboratorijoje ne visos vėdinimo sistemos veikia vienodai, o netinkamos sistemos pasirinkimas gali turėti realios įtakos darbo saugai. Laboratorinis ištraukėjas yra platus terminas, apimantis įvairius sprendimus: nuo dūmų gaubtų, per gaubtus iki ištraukimo svirčių. Kiekvienas iš jų turi skirtingą paskirtį ir apsaugos lygį.
Svarbiausias skirtumas susijęs su tuo, ką tiksliai norime apsaugoti. Dūmų gaubtas pirmiausia apsaugo darbuotoją nuo kenksmingų dūmų ir chemikalų, o kitos ekstraktoriaus formos dažnai naudojamos tik šilumai ar kvapams pašalinti. Praktiškai tai reiškia, kad pasirinkimas tarp jų neturėtų būti atsitiktinis, o pritaikytas prie laboratorinių darbų pobūdžio ir rizikos lygio.
Kuo skiriasi laboratorinis gartraukis nuo profesionalaus gartraukio?
Paprasčiau tariant, laboratorinis ištraukėjas yra bendra sąvoka, o dūmų gaubtas yra pažangiausia ir saugiausia jo forma. Ekstraktorių kategorijai priskiriami įvairūs įtaisai, tokie kaiplaboratorinis gartraukis arba paprastas cheminis ištraukėjas, kurie daugiausia naudojami dūmams, karščiui ar kvapams pašalinti.
Atsakant į klausimą, kas yra dūmų gaubtas, reikia pažymėti, kad tai yra specializuota, uždara išmetimo spinta, skirta dirbti su pavojingomis medžiagomis. Jame yra sandari darbo kamera ir kilnojamas priekinis langas (vadinamasis darbinis langas), kuris yra fizinis barjeras tarp vartotojo ir cheminių dūmų. Būtent ši konstrukcija užtikrina tikrą personalo apsaugą ir aukštąsveikatos bei saugos lygį.
Praktiškai paprastas cheminis ištraukėjas ar laboratorinis gaubtas negarantuoja visiškos izoliacijos ir neatitinka tokių griežtų saugos standartų kaip dūmų gaubtai. Todėl tose vietose, kur dirbate su toksinais, lakiaisiais junginiais ar ėsdinančiomis medžiagomis, garų gaubtas yra darbo saugos pagrindas.

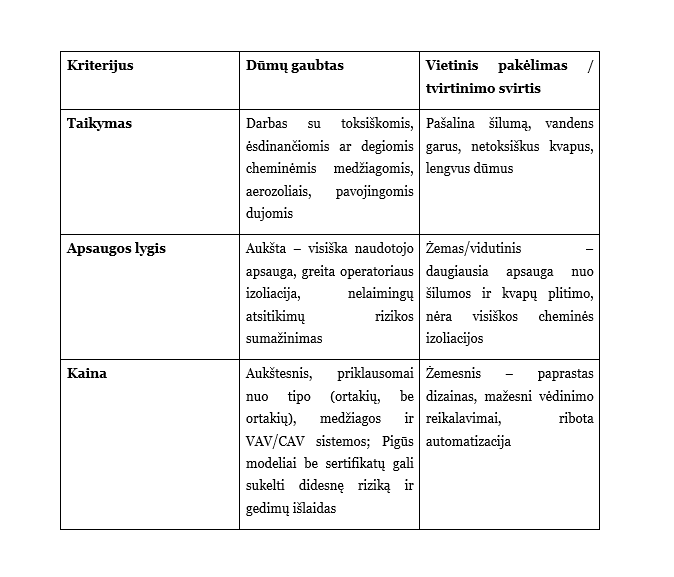

Kad būtų lengviau nuspręsti, kuris įrenginys yra tinkamas, žemiau esančioje lentelėje palyginamas gartraukis ir vietinis gartraukis pagal pritaikymą, apsaugos lygį ir eksploatavimo sąnaudas.
Ką patikrinti prieš perkant:
- Laboratorijoje naudojamų cheminių medžiagų tipas: rūgštys, bazės, toksiškos medžiagos, lakieji tirpikliai.
- Vėdinimo sistemos prieinamumas pastate: ortakių dūmų gaubtų ventiliacijos kanalai arba galimybė įrengti filtrus recirkuliaciniuose dūmų gaubtuose.
- Sveikatos ir saugos bei naudotojų apsaugos reikalavimai – ar gartraukis turi priekinį stiklą ir darbo kamerą, užtikrinančią visišką izoliaciją.
- Dūmų gaubto tipas: kanalinis, be ortakio arba mobilus, priklausomai nuo veikimo lankstumo.
- HEPA / anglies filtrų veikimas be ortakių gartraukių ir jų keitimo laikotarpis.
- Galimybė prijungti papildomas laikmenas: dujų ir vandens sistemas, žiniasklaidos skydelį ir reagentų spinteles.
- Sertifikatai ir standartai: PN-EN 14175, CE, Nacionalinio higienos instituto higienos sertifikatas, galima ATEX direktyva dirbant su degiomis medžiagomis.
Dūmų gaubtas ir laminarinio srauto kamera – kas užtikrina geresnę apsaugą?
Tai viena iš labiausiai paplitusių klaidingų nuomonių laboratorijose – ir tuo pačiu potencialiai labai pavojinga. Dūmų gaubtas ir laminarinio srauto kamera atlieka visiškai skirtingas funkcijas ir neturėtų būti naudojami pakaitomis.
Pagrindinis skirtumas susijęs su vadinamąja apsaugos kryptimi. Dūmų gaubtas apsaugo vartotoją – pašalina kenksmingus garus, aerozolius ir dulkes, apsaugo operatorių nuo sąlyčio su pavojingomis medžiagomis. Tai būtina įranga visur, kur yra pavojus dirbti su toksinais.
Kita vertus, laminarinio srauto kamera veikia priešingai – jos užduotis yra apsaugoti mėginį. Jis sukuria sterilų oro srautą, kuris neleidžia užteršti bandomosios medžiagos iš aplinkos. Todėl jis daugiausia naudojamas biologinėje laboratorijoje arba analitinėje laboratorijoje, kur svarbiausia yra švara ir sterilumas, o ne cheminių garų neutralizavimas.
Verta pabrėžti: dirbant su toksinėmis medžiagomis vietoj dūmų gaubto naudoti laminarinio srauto kamerą yra rimta klaida. Prietaisas neapsaugo operatoriaus ir netgi gali nukreipti pavojingas medžiagas į jį.
Todėl prieš rinkdamiesi įrangą visada turėtumėte atlikti rizikos analizę – jei cheminės medžiagos kelia pavojų, pasirinkimas paprastas: jums reikia gartraukio.
Kaip išsirinkti ortakį ir be ortakio dūmų gaubtą?
Pasirinkimas tarp ortakių ir be ortakių dūmtraukių pirmiausia priklauso nuo pastato infrastruktūros ir laboratorinių darbų tipo. Taip pat yra paruoštų gartraukių rinkinių, kurie palengvina greitą montavimą ir pritaikymą laboratorijos poreikiams.
Ortakio dūmų gaubtas yra prijungtas prie pastato įrenginio ir naudoja mechaninę ventiliaciją ir ištraukiamąją ventiliaciją, kad pašalintų užterštą orą į išorę. Tai yra klasikinis ir labai efektyvus sprendimas, ypač intensyviai dirbant su chemikalais. Tačiau tam reikia prieigos prie efektyvios vėdinimo sistemos, o tai gali reikšti didesnes įrengimo išlaidas.
Kita vertus, dūmtraukio be ortakio (t. y. recirkuliacinio gartraukio) nereikia prijungti prie ventiliacijos. Jis veikia oro recirkuliacijos pagrindu– įsiurbia garus, juos valo ir grąžina į kambarį. Angliesfiltrai (pašalinantys cheminius junginius) ir HEPA filtrai (sulaikantys kietąsias daleles) čia vaidina pagrindinį vaidmenį. Tačiau reikia atsiminti, kad jų veiksmingumas priklauso nuo reguliaraus pakeitimo ir pritaikymo prie medžiagos tipo.
Šis sprendimas puikiai tinka ten, kur neįmanoma įrengti ventiliacijos kanalų – pvz., laikinose laboratorijose, mokomosiose laboratorijose ar kaipmokyklos gartraukis, kurį galima lengvai perkelti ir pritaikyti esamiems poreikiams.
Praktiškai:
- jei turite prieigą prie efektyvaus įrengimo – rinkitės ortakio gartraukį,
- Jei dirbate ribotoje erdvėje arba be infrastruktūros – gartraukis be ortakių bus lankstesnis.
Svarbiausia pritaikyti sprendimą realioms darbo sąlygoms – būtent jis lemia apsaugos saugumą ir efektyvumą.
Kada verta naudoti vietinį ištraukimo ir ištraukimo svirtį?
Vietinis ekstraktorius yra sprendimas, skirtas pašalinti lengvesnius teršalus, tokius kaip šiluma, vandens garai ar netoksiški kvapai. Praktiškai jis veikia kaip mechaninis išmetimas, kuris surenka orą tiesiai iš viršaus darbo vietos ir išleidžia jį į vėdinimo sistemą.
Dar daugiau lankstumo suteikiaištraukimo svirtis. Jie gali būti išdėstyti tiksliai ten, kur susidaro nešvarumai, o tai puikiai tinka atliekant darbus vietoje. Tačiau reikia atsiminti, kad toks sprendimas neužtikrina visiškos izoliacijos – skirtingai nei garų gaubtas, jis neapsaugo operatoriaus nuo tiesioginio kontakto su dūmais.
Todėl vietiniai ištraukimo ir ištraukimo svirtys daugiausia naudojami tais atvejais, kai nėra nuodingų dujų ar labai kenksmingų garų. Jie gerai veikia, pavyzdžiui:
- paprasti laboratoriniai procesai,
- litavimas,
- darbas, generuojantis šilumą ar garą,
- technologinių kvapų šalinimas.
Praktiškai tai yra geras pagalbinis sprendimas, tačiau jei yra sąlyčio su pavojingomis medžiagomis pavojus, vietinis gartraukis nepakeis gartraukio ir neturėtų būti laikomas alternatyva.
Kaip suderinti stalviršio ir kameros medžiagą darbui su agresyviomis cheminėmis medžiagomis?
Medžiagų parinkimas laboratorijoje nėra detalė – tai pagrindinis saugos elementas. Chemikalams atsparus stalviršis ir darbo kamera turi būti suderinti su naudojamų medžiagų tipu, pvz., rūgštimis, bazėmis ar tirpikliais. Būtent cheminis atsparumaslemia įrangos ilgaamžiškumą ir darbo saugą.
Universaliausioms reikmėms puikiai tinka techninė keramika (pvz., monolitinė keramika). Jis atsparus aukštai temperatūrai, daugumai cheminių reagentų ir mechaniniams pažeidimams, todėl dažnai yra standartas reikliose laboratorijose.
Tačiau jei dirbate su itin agresyviomis medžiagomis, tokiomis kaip vandenilio fluorido rūgštis, būtina naudoti polipropileną. Ši medžiaga yra atspari labai korozinėms medžiagoms, kurios gali pažeisti kitus paviršius.
Daugelis laboratorijų taip pat naudoja nerūdijantį plieną arba rūgštims atsparų plieną, ypač ten, kur svarbus patvarumas ir paprastas valymas. Alternatyva yra stalviršiai, pagaminti iš kompozicinių medžiagų, tokių kaip epoksidinė ar fenolio derva, kurie gerai susidoroja su kasdieniu sąlyčiu su cheminėmis medžiagomis ir yra lengvai valomi. HPL laminatas taip pat randamas mažiau reikliose srityse, nors jo cheminis atsparumas yra mažesnis.
Svarbiausia taisyklė yra paprasta: medžiaga turi būti suderinta su konkrečiais cheminiais reagentais, o ne atvirkščiai. Būtent šis pasirinkimas lemia įrangos ilgaamžiškumą ir darbo saugą laboratorijoje.
Kaip VAV ir CAV sistemos veikia vėdinimo saugumą ir kainą?
Šiuolaikinėse laboratorijose vėdinimo kontrolės būdas turi didžiulę įtaką tiek saugai, tiek eksploatavimo sąnaudoms. Pagrindinis skirtumas yra tai, kaip veikia oro srautas.
CAV (pastovaus oro tūrio) sistema palaiko pastovų oro srautą, nepriklausomai nuo to, ar gartraukis atidarytas, ar uždarytas. Tai reiškia stabilias darbo sąlygas, bet ir didesnes energijos sąnaudas – ventiliacija visada veikia visu pajėgumu.
Kita vertus, VAV (kintamo oro tūrio) sistema reguliuoja oro srautą pagal esamą situaciją, pvz., darbo lango atidarymo laipsnį. Uždarius stiklą, srautas sumažėja, o tai žymiai pagerina energijos vartojimo efektyvumą. Tuo pačiu metu sistema rūpinasi tinkamo priekinio greičio palaikymu, kuris yra pagrindinis parametras, atsakingas už vartotojo saugumą ir efektyvų vakuumo palaikymą kameroje.
Šiuolaikiniai gartraukiai su oro srauto jutikliu ir oro srauto stebėjimo sistema nuolat stebi darbo sąlygas. Ši informacija pateikiama valdymo skydelyje, kuris leidžia vartotojui greitai reaguoti sumažėjus vėdinimo efektyvumui.
Praktiškai tai reiškia, kad:
- CAV = paprastesnis sprendimas, bet didesnės eksploatavimo išlaidos,
- VAV = daugiau kontrolės, mažesnės energijos sąnaudos ir aukštesnis saugos lygis.
Štai kodėl šiuolaikinėse laboratorijose vis dažniau pasirenkamos VAV sistemos, derinančios darbo saugą su realiu taupymu.
Į kokius standartus ir sertifikatus (PN-EN 14175) turėčiau atkreipti dėmesį?
Renkantis gartraukį, negalima vadovautis tik kaina ar išvaizda – labai svarbūs standartai ir sertifikatai, realiai patvirtinantys saugos lygį. Europoje pagrindas yra PN-EN 14175 standartas, apibrėžiantis laboratorinių dūmų gaubtų reikalavimus.
Šis standartas apima keletą pagrindinių sričių: įrenginio dizainą, oro srauto parametrus ir bandymo metodus. Praktiškai tai reiškia, kad sertifikuotame gartraukie, be m.in, turi būti atliekami nuotėkio bandymai, dūmų ištraukimo efektyvumo bandymai ir darbo sąlygų stabilumo patikrinimas. Dėl to vartotojas gali būti tikras, kad prietaisas iš tikrųjų apsaugo nuo kenksmingų medžiagų.
Svarbus elementas taip pat yraCE sertifikatas, patvirtinantis atitiktį Europos saugos reikalavimams. Dirbant su degiomis medžiagomis arba potencialiai sprogiose vietose,gali tekti naudoti ATEX reikalavimus atitinkančiusprietaisus, t. y. specialius sprendimus, tokius kaip sprogimui atsparus gartraukis.
Papildomas kokybės ir saugos patvirtinimas yraPZH higienos sertifikatas, kuris ypač svarbus medicinos ir farmacijos laboratorijose. Šiuolaikiniuose dūmų gaubtuose taip pat naudojamos saugos sistemos, tokios kaip optiniai ir garsiniai signalai, kurie informuoja apie ventiliacijos efektyvumo sumažėjimą ar netinkamas darbo sąlygas.
Praktiškai: kuo daugiau patvirtintų standartų ir sertifikatų, tuo didesnis tikrumas, kad gartraukis ne tik atitinka formalius reikalavimus, bet visų pirma tikrai apsaugo vartotoją.
Kiek kainuoja gartraukis ir nuo ko priklauso galutinė kaina?
Dūmtraukio kaina laboratorijoje priklauso nuo daugelio veiksnių – tai ne tik prietaiso tipo, bet ir jo medžiagų, įrangos bei vėdinimo sistemos klausimas. Pagrindinis padalinys apima stalviršio (stalo) dūmų gaubtus, laisvai stovinčius gartraukius ir didelius įėjimus, kurie leidžia dirbti visos kameros viduje. Kiekvienas tipas turi skirtingą pradinę kainą: stalviršiai paprastai yra pigiausi, o walk-in – dėl savo dydžio ir sudėtingo dizaino – yra vieni brangesnių sprendimų.
Kameros ir stalviršio medžiaga turi didžiulę įtaką galutinėms sąnaudoms. Kameros, pagamintos iš nerūdijančio plieno, rūgštims atsparaus plieno arba polipropileno, padidina ilgaamžiškumą ir cheminį atsparumą, o chemikalams atsparios viršūnės,pagamintos iš techninės keramikos arba epoksidinių dervų, padidina atsparumą agresyvioms medžiagoms.
Kitas veiksnys yra vėdinimo automatika. VAV (kintamo oro tūrio) sistemaleidžia taupyti energiją ir išlaikyti optimalų oro srauto greitį, tačiau ją įsigyti yra brangiau nei tradicinį CAV (pastovų oro tūrį). Ortakinių gartraukių atveju taip pat reikia atsižvelgti į energijos sąnaudas, susijusias su nuolatiniu oro išleidimu, o ortakių gartraukių eksploatavimo sąnaudos daugiausia pakeičiamos pakeičiant HEPA ir anglies filtrus.
Kainai įtakos turi ir papildoma įranga, tokia kaip povandeninės spintelės, ugniai atsparios spintelės, keraminės stiklinės, žiniasklaidos skydelis ar jungtys prie dujų ir vandens sistemų. Praktiškai dūmų gaubto įsigijimas apima investicijas ne tik į patį prietaisą, bet ir į visą laboratorinę įrangą bei integraciją su laboratoriniais baldais ir vėdinimo sistema.
Verta prisiminti, kad pigūs gartraukiai be sertifikatų ir tinkamos įrangos gali sukelti didesnes rizikos išlaidas ir galimus gedimus, todėl renkantis reikėtų atsižvelgti ir į saugumą, ir į ilgalaikes eksploatavimo išlaidas.
Praktiškai dūmtraukio įsigijimas apima investicijas ne tik į patį prietaisą, bet ir į visą laboratorinę įrangą bei integraciją su laboratoriniais baldais, vėdinimo sistema ir medicininiais baldais.
